FILTRE CPL ABSOMAGNET BOOSTER
- AbsoMagnet : une nouvelle génération de filtre électrique face aux "compteurs communicants" de type Linky
- Plage de fréquence très fortement élargie - atténuation maximale à 74 kHz - quasi aucune perte d'énergie
- des temps de réponses hyper courts - Montage en parallèle - léger et peu encombrant
AbsoMagnet crée une barrière entre le compteur et le tableau électrique général, et empêche ainsi toute l'électricité sale venant de l'extérieur du réseau électrique, y compris les CPL de type Linky et les micro-pics d'impulsions du réseau public, de pénétrer à l'intérieur de votre réseau électrique privé.
Les niveaux de puissances parasites étant assez faibles, il n’y a pas nécessité d’une forte évacuation d’énergie, et donc pas d’échauffement notable des composants.
Composition de l’AbsoMagnet :
La technologie du filtre AbsoMagnet :
Le filtre AbsoMagnet empêche tout courant CPL extérieur de franchir le tableau électrique et de se propager dans l'habitat (de 10 kHz jusqu’à 400 MHz et plus ; y compris les pics d’impulsion).
Il génère, localement dans les câbles électriques, une véritable « barrière » magnétique
(**) : cette barrière est aussi une protection électrique parfaite pour les équipements électroniques sensibles (ordinateurs, chaines Hi-Fi, etc).
Le booster et les bagues sont les mêmes pour tous les abonnements standards, de 3 kVA à 36 kVA, 35 A à 160 A. Il n’y a pas de sens pour glisser les bagues : ni dessus ni dessous. Veillez par contre à bien respecter la bague bleue sur le fil bleu (Neutre), la bague rouge sur le fil rouge (Phase). Les bagues peuvent se toucher, sans soucis : le champ magnétique est généré principalement à l’intérieur des bagues et non sur l’extérieur.
L’AbsoMagnet va aussi empêcher vos données personnelles qui transiteraient par CPL de se propager de votre habitation vers l’extérieur ; vos données ne seront alors plus potentiellement piratables.
L'AbsoMagnet s’installe facilement, par un électricien, à l'entrée du tableau électrique général.
(**) La barrière magnétique est localisée à l’intérieur des bagues, elle ne constitue évidemment pas une pollution supplémentaire.Comment ça marche :
Les fils électriques amenant l’électricité au tableau contiennent les fréquences normales de 50 Hz
(c’est le courant électrique classique que vous utilisez, à 230V), mais aussi des courants parasites (notamment les CPL non désirés des compteurs de type Linky).
Tous ces courants vont générer un champ magnétique (B) autour des câbles ; ce champ est détecté par les bagues puis analysé par le boitier, qui va immédiatement faire générer aux bagues un champ magnétique opposé (-B) autour des câbles et ainsi bloquer ces courants parasites.
C’est la réciproque du théorème d’Ampère
: les bagues maintiennent un champ magnétique nul tout autour des câbles d’arrivée électrique, ces courants et impulsions parasites ne peuvent alors plus se propager.
Dit autrement l'AbsoMagnet, pour les fréquences supérieures à 10 kHz, maintient une différence de potentiel ou tension alternative nulle aux bornes du boitier Booster. Et pour ce faire il va créer un courant qui à son tour va créer un champ magnétique opposé au champ magnétique "incident".
Ce blocage reste spécifique pour les courants parasites : voir le graphe d’atténuation. Le courant normal de 50Hz/230V n'est bien sur pas impacté par l'AbsoMagnet : seules les fréquences au-delà de 10 kHz sont concernées par l'AbsoMagnet.
Les niveaux de puissances parasites étant assez faibles, il n’y a pas nécessité d’une forte évacuation d’énergie, et donc pas d’échauffement notable des composants.
Composition de l’AbsoMagnet :

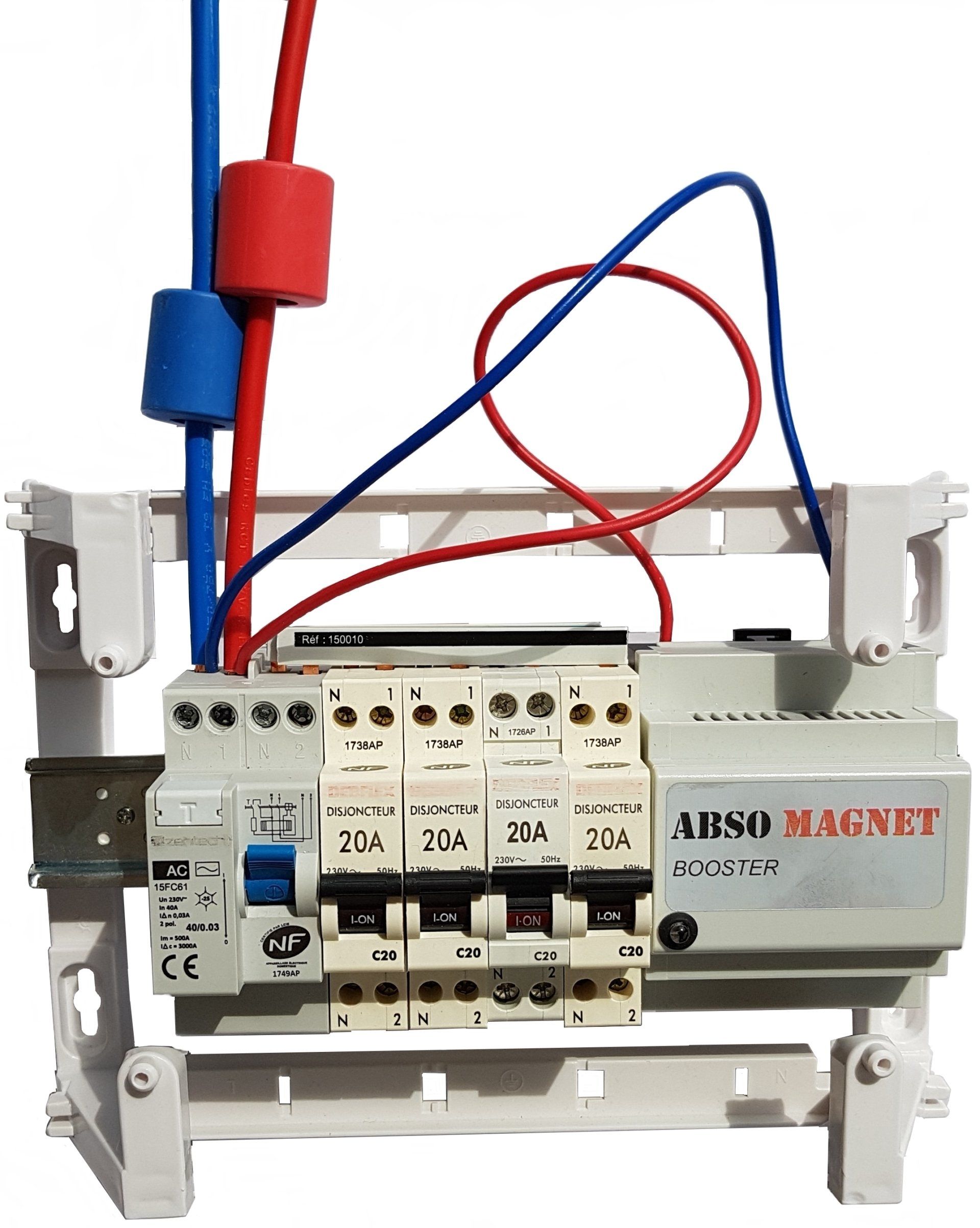

L'AbsoMagnet est composé de trois éléments : deux bagues en ferrite (3 cm de long et 2.5 cm de diamètre environ chacune), et un boitier appelé « Booster » (72 mm de long pour le monophasé). Les 2 bagues se glissent autour des fils de Neutre (bleu) et de Phase (rouge) de l’arrivée de l’électricité à votre tableau général (le fil de phase est parfois noir sur certaines installations). Le Booster permet l’alimentation et le contrôle des bagues magnétiques. Les bagues ont une dimension standard pour des fils de 16 mm² (maxi 12 mm de diamètre y compris la gaine du câble).
Le principe des bagues en ferrite :
Le principe des bagues en ferrite :
les bagues en ferrite existent déjà depuis longtemps sur le marché ; elles sont conçues pour supprimer les interférences électromagnétiques (EMI en anglais). Ces bagues sont traditionnellement vendues pour mettre sur les cables d'alimentation des ordinateurs, ce sont des produits usuels. Elles coûtent quelques euros, mais ne sont efficaces qu'à partir de 10 MHz environ, donc insuffisantes pour les CPL du Linky de 30 à 100 kHz.
Comment ça marche : concrètement, les courants électriques parasites génèrent des champs magnétiques autour du cable, et cette ferrite va tenter de polariser son champ magnétique interne pour se caler sur le champ magnétique de ces courants électriques parasites. Mais à cause d'une forte inertie, le champ magnétique de la ferrite ne va pas réussir à suivre le mouvement trop rapide des électrons, et le champ magnétique de la ferrite va en réalité entraver le champ magnétique "naturel" du courant électrique parasite, et va ainsi entraver le déplacement des électrons, et donc diminuer les courants électriques parasites. C'est le principe (rapide et schématique) des EMI des ferrites : freiner le passage des fréquences élevées. C'est aussi le même principe que celui des forces contre-électromotrices.
Les ferrites de l'AbsoMagnet sont spécifiquement conçues pour agir à partir de 10 kHz. Et d'ailleurs, en ne mettant que les bagues sur les cables, sans le boitier Booster, on constate déjà une atténuation de -12 dB à 100 kHz. Le boitier Booster va en réalité amplifier (très fortement) l'efficacité et l'action naturelles de ces bagues. Ainsi, à l'intérieur des bagues, le déplacement des courants électriques parasites (pour des fréquences à partir de 10 kHz, et au moins jusqu'à 400 MHz voire au-delà), va être très fortement entravé. Les CPL sont donc stoppés par cet ensemble "bagues en ferrite + boitier Booster".
Comment ça marche : concrètement, les courants électriques parasites génèrent des champs magnétiques autour du cable, et cette ferrite va tenter de polariser son champ magnétique interne pour se caler sur le champ magnétique de ces courants électriques parasites. Mais à cause d'une forte inertie, le champ magnétique de la ferrite ne va pas réussir à suivre le mouvement trop rapide des électrons, et le champ magnétique de la ferrite va en réalité entraver le champ magnétique "naturel" du courant électrique parasite, et va ainsi entraver le déplacement des électrons, et donc diminuer les courants électriques parasites. C'est le principe (rapide et schématique) des EMI des ferrites : freiner le passage des fréquences élevées. C'est aussi le même principe que celui des forces contre-électromotrices.
Les ferrites de l'AbsoMagnet sont spécifiquement conçues pour agir à partir de 10 kHz. Et d'ailleurs, en ne mettant que les bagues sur les cables, sans le boitier Booster, on constate déjà une atténuation de -12 dB à 100 kHz. Le boitier Booster va en réalité amplifier (très fortement) l'efficacité et l'action naturelles de ces bagues. Ainsi, à l'intérieur des bagues, le déplacement des courants électriques parasites (pour des fréquences à partir de 10 kHz, et au moins jusqu'à 400 MHz voire au-delà), va être très fortement entravé. Les CPL sont donc stoppés par cet ensemble "bagues en ferrite + boitier Booster".
Aucun courant électrique parasite ne peut franchir ce point où le champ magnétique est nul
Ce graphe ne concerne que les courants parasites : le courant normal de 50 Hz (230V) n’est pas entravé par la présence de l’AbsoMagnet
Un champ magnétique aval peut être généré par une source de pollution électrique dans la maison (type impulsion électrique de démarrage d'un appareil domestique par exemple), qu’il conviendrait de supprimer avec l’AbsoPlug Alpha
De façon très sommaire et imparfaite, on pourrait comparer l'AbsoMagnet à un interrupteur, spécifique pour les fréquences à partir de 10 kHz !
La technologie des filtres sans contact :
Une plage de fréquences très fortement élargie (de 10 kHz à 400 MHz et plus). Le filtre reste stable dans les hautes fréquences, pour traiter notamment les harmoniques des courants parasites.
Une atténuation maximale à 74 kHz : diminution par 1000 de la tension des courants parasites précisément sur la fréquence principale de fonctionnement du compteur Linky (G1)
Très faible perte d’énergie (1Watt) : le filtre n’a aucun contact physique avec l’électricité ; il ne chauffe pas et ne consomme quasi pas
Des temps de réponse hyper-courts (inférieurs à 40 µs) : c’est 3 000 fois plus rapide que la seule durée d’une impulsion CPL de 0,1 s. L’AbsoMagnet est un des seuls filtres à supprimer aussi les micro-pics d’impulsions CPL
Un montage en parallèle (et non en série) : l'alimentation électrique du logement ne traverse pas le filtre ; il n’y a pas d’échauffement par effet Joule, l’AbsoMagnet est alors capable facilement de traiter même les courants forts (jusqu’à 36 kVA, 160 A). De plus, en cas de dysfonctionnement éventuel d'un composant dans le filtre, dans le cas d'un filtre série c'est l'ensemble de l'habitation qui est privé d'électricité. Mais dans le cas d'un filtre en parallèle, l'habitation reste alimentée en électricité ; seul le témoin de fonctionnement du filtre sera éteint.
Léger (140 g), faible encombrement (72 mm) : c’est l’encombrement de 4 disjoncteurs ou coupe-circuit à fusibles
Facile à installer (par un électricien dans les règles de l'art)Fréquence parasite
« Un câble électrique parcouru par un courant d’intensité i va générer, à la distance d de ce conducteur, un champ magnétique B dont l’intensité est égale à B=µ0.i/(2.pi.d), µ0 étant une constante » : c’est le théorème d’Ampère.
Les câbles électriques de votre habitation, s’ils ne sont pas blindés, génèrent donc des champs magnétiques.
Or les champs électriques et magnétiques étant indissociables, il s’agit en réalité de champs
électromagnétiques : les CPL sont sources de pollution électromagnétique.
La réciproque est vraie, c’est-à-dire qu’un câble électrique situé dans un champ magnétique va générer un courant électrique.
C’est l’origine des courants induits : les ondes wifi par exemple d’une habitation vont générer des courants induits (courants parasites radiofréquences) dans les câbles électriques, s’ils ne sont pas blindés.
Par conséquent, en imposant localement le champ magnétique B à être nul aux environs immédiats du câble (et c’est le rôle de l’AbsoMagnet), on impose une valeur nulle aux courants induits en ce point du câble : c’est le principe de la barrière magnétique.
Cette barrière est positionnée le plus en amont possible de votre installation électrique (et dans la plupart des cas ce positionnement se situe sur le tableau électrique général, celui qui contient tous les fusibles et disjoncteurs).
